Assalamu'alaikum Wr. Wb.
Pada postingan kali ini saya ingin membahas salah satu tutorial yaitu tentang bagaimana cara mengganti otomatis pada kompresor merk Lakoni, otomatis di sini adalah salah satu perangkat elektronik yang digunakan untuk melakukan tugas menghidupkan dan mematikan kompresor khususnya yang dibahas disini adalah kompresor listrik dengan merk Lakoni, dengan otomatis tersebut maka saat kompresor listrik kekurangan tekanan udara maka akan menyala secara otomatis guna mengisi kompresor dan akan mati jika kompresor sudah terisi cukup, terkadang otomatis tersebut mengalami kerusakan yang pada beberapa kasus dapat membuat kompresor tidak dapat dinyalakan seperti kasus yang pernah saya alami sehingga kita perlu menggantinya dengan yang baru, langsung saja untuk tutorial mengganti otomatis pada kompresor listrik dapat menggunakan langkah-langkah sebagai berikut:
Alat dan bahan yang perlu disiapkan
- Otomatis baru
- Pasangan kunci pas ukuran 11-12 dan 13-14
- Kunci inggris
- Obeng min dan plus
Langkah langkah melepas otomatis lama dari kompresor listrik
- Lepas barometer dan fitting pada otomatis lama
Lepas barometer dan fitting yang terpasang pada otomatis lama, terdapat 3 buah fitting, kita perlu melepasnya satu per satu dengan memutarnya berlawanan dengan arah jarum jam gunakan kunci inggris atau kunci pas ukuran 13-14 untuk pelepasan awal, lalu gunakan tangan untuk proses pelepasan selanjutnya.
- Lepas pengunci kabel pada otomatis lama
Langkah selanjutnya adalah melepas pengunci kabel-kabel pada otomatis lama yang terdapat dibagian bawah dari otomatis lama.
- Melepas pipa logam (berwarna kuning) dari kompresor
Selanjutnya kita perlu melepas pipa logam yang di kompresor saya yang ber merk Lakoni berwarna kuning keemasan, pelepasan awal gunakan kunci pas ukuran 13 lalu pelepasan selanjutnya gunakan tangan.
pelepasan awal menggunakan kunci pas ukuran 13
pelepasan selanjutnya menggunakan tangan - Melepas kabel kabel yang terhubung dari otomatis lama
Total ada 6 kabel yang terhubung dengan otomatis lama menggunakan sekrup, kendorkan sekrup menggunakan obeng, selanjutnya lepas ke enam kabel dari otomatis lama, dan pisahkan ke enam kabel dari otomatis lama.
kabel terpisah dari otomatis lama
melepas kabel dengan menarik kabel ke bawah
otomatis lama bersih dari kabel kompresor

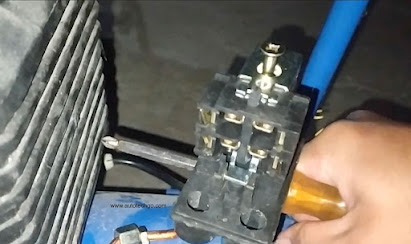

- Melepas otomatis lama dari dudukannya di kompresor menggunakan obeng
Langkah pelepasan terakhir adalah melepas otomatis lama dari dudukannya, karena pelepasan awal cukup keras maka kita bisa menggunakan bantuan obeng untuk melakukan pelepasan awal dan selanjutnya kita dapat menggunakan tangan untuk melakukan pelepasan selanjutnya.
Setelah kita melakukan pelepasan otomatis lama maka langkah selanjutnya adalah memasang otomatis baru ke kompresor listrik kita, untuk langkah-langkahnya adalah sebagai berikut.
- Siapkan otomatis yang baru
Tentu saja untuk melakukan penggantian kita memerlukan otomatis yang baru, kita dapat membelinya dengan harga yang cukup terjangkau, saya sendiri membelinya di toko online hanya dengan harga sekitar Rp. 80.000 an.

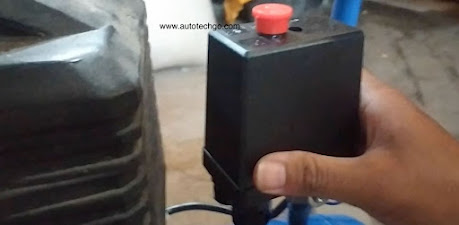

- Memasang otomatis baru ke dudukannya pada kompresor listrik
Langkah kedua adalah memasang otomatis baru ke dudukannya di kompresor, kita bisa memasangnya dengan memasangnya ke dudukan lalu kencangkan dengan memutarnya searah dengan jarum jam.
- Melepas cover otomatis baru
Lepas cover dari otomatis baru ke atas sehingga terlihat komponen-komponen yang ada di dalamnya.
- Melepas pengunci kabel pada otomatis baru
Untuk memasangkan kabel ke otomatis baru maka kita perlu melepas pengunci kabelnya terlebih dahulu, lepas menggunakan tangan dengan memutarnya berlawanan dengan arah jarum jam.
Lepas kedua pengunci kabel yaitu yang di kanan dan yang di kiri beserta pasangannya yang berbentuk lingkarang dengan 4 celah di atasnya. - Siapkan kabel ke otomatis baru
Selanjutnya kita perlu menyiapkan kabel ke otomatis baru, sebelumnya ada yang perlu diperhatikan yaitu kabel harus berurutan, untuk urutannya adalah sebagai berikut:
Untuk kabel-kabel yang di sebelah kiri urutannya dari dalam yaitu merah, biru dan kuning
Untuk kabel kabel yang di sebelah kanan urutannya dari dalam yaitu biru, coklat, dan kuning - Pasang pengunci kabel untuk dipasangkan ke otomatis baru
Langkah selanjutnya adalah memasangkan pengunci kabel ke kabel yang nantinya akan dipasang ke otomatis baru.
pertama, pasang pengunci yang berbentuk tabung
Pasang semua pengunci kabel ke kedua kumpulan kabel yang berisi tiga baris kabel
kedua, pasang pengunci yang berbentuk lingkaran dengan 4 celah di atasnya - Pasang pengunci kabel beserta kabel ke otomatis kompresor baru
Setelah pengunci kabel dipasang ke kabel maka langkah selanjutnya adalah memasang kabel beserta penguncinya ke lubang pengunci yang sebelumnya pengunci kabelnya kita lepas.
- Kencangkan pengunci kabel
Kencangkan kedua pengunci kabel yang digunakan untuk mengunci kabel-kabel pada otomatis baru.
- Posisikan kabel di tempat yang benar lalu kencangkan dengan baut
Kendorkan baut yang digunakan untuk mengencangkan keenam kabel dengan otomatis, lalu posisikan kabel-kabel tersebut seperti pada gambar di bawah
posisi kabel sisi kiri
posisi kabel sisi kanan
Pada gambar di atas kabel kuning belum dipasang ke baut, maka dari itu kendorkan baut yang paling depan lalu masukkan kabel kuning sisi kiri dan kanan, lalu kencangkan menggunakan obeng seperti gambar di bawah
Kencangkan juga kelima skrup yang digunakan untuk mengikat kabel menggunakan obeng. - Pasang cover otomatis baru
Setelah semua kabel dipasang juga dikencangkan atau diikat menggunakan sekrup maka kita sudah bisa memasang cover dari otomatis baru, lalu mengikatnya menggunakan sekrup bawaan menggunakan obeng.
- Pasang selang kuning yang ada di bawah
Selanjutnya pasang selang kuning yang ada di bawah otomatis baru, jika masih terdapat baut pengunci lama maka keluarkan terlebih dahulu baut tersebut, jika sulit untuk dikeluarkan maka anda dapat memotong selangnya sedikit di bagian ujung menggunakan gergaji besi guna mengeluarkan pengunci selang yang lama.

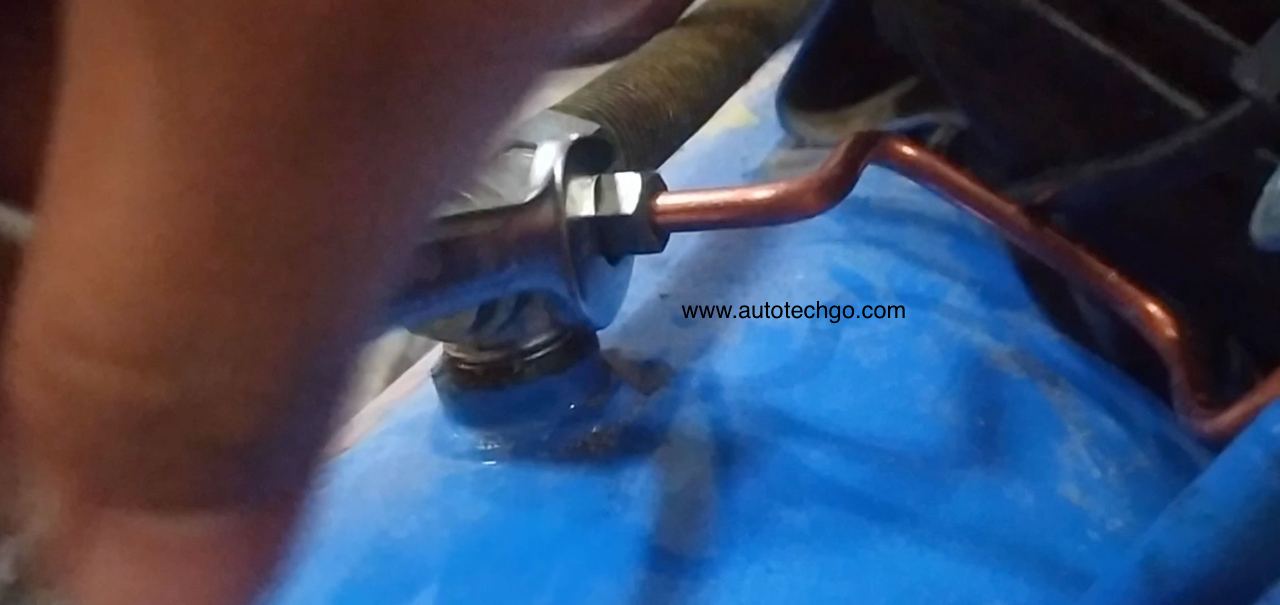

Dan jika memang pengunci selang dari otomatis yang lama masih susah untuk dikeluarkan maka anda perlu melepas baut pengunci dari ujung yang lain terlebih dahulu menggunakan kunci pas ukuran 13 untuk melepaskan pipa kuninng kecil baru menggergaji ujungnya guna melepaskan pengunci selang atau pipa kuning yang lama.
Yang perlu diperhatikan
Jika anda sudah siap untuk memasukkan selang kuning tapi anda malah melepaskan pengunci selang dari otomatis yang baru maka ada yang perlu diperhatikan yaitu terdapat dua bagian dari baut pengunci selang dari otomatis, komponen yang di bagian dalam terdapat semacam pengunci kecil berbentuk tabung yang bagian kerucutnya harus diarahkan ke atas dan ditempatkan di dalam baut pengunci pipa otomatis.
2 komponen dari baut pengunci otomatis baru
Selanjutnya jika pengunci selang kuning dari otomatis yang baru terlajur anda lepas maka langkah selanjutnya adalah memasangkannya kembali ke otomati baru di bagian bawah, pasang juga selang atau pipa kuning lalu kencangkan baut menggunakan kunci pas ukuran 12.
memasang pengunci pipa kuning
memasukkan pipa kuning ke baut pengunci
mengencangkan menggunakan kunci pas ukuran 12 - Masukkan fitting-fitting dan barometer dari kompresor ke otomatis baru
Langkah selanjutnya adalah memasang fitting-fitting dari kompresor dan juga barometer ke otomatis baru, untuk pemasangan awal gunakan tangan, dan untuk pemasangan akhir anda bisa menggunakan kunci pas ukuran 13 untuk fitting di sebelah kanan, kunci inggris untuk fitting dibagian depan, dan unci pas ukuran 13 untuk barometer.
memasang fitting sisi kanan menggunakan tangan
memasang fitting sisi kanan menggunakan kunci pas 13
memasang barometer menggunakan tangan
mengencangkan barometer menggunakan kunci pas 13

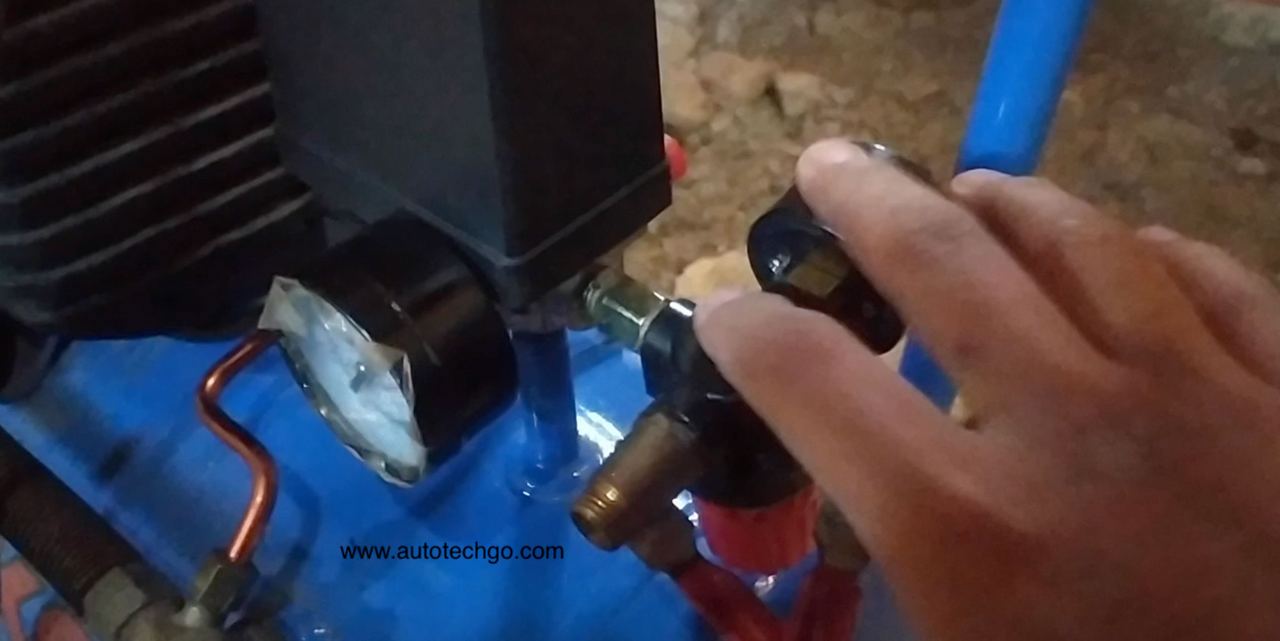

memasang fitting depan menggunakan tangan
mengencangkan fitting depan menggunakan kunci inggris - Otomatis baru selesai dipasang
Pada langkah ini otomatis baru berhasil dipasang dan anda sudah siap menghidupkan kompresor listrik anda dengan otomatis yang baru tapi pastikan daya listrik anda cukup untuk menghidupkan kompresor dengan otomatis yang baru dipasang.
